一、環保型噴砂設備簡介

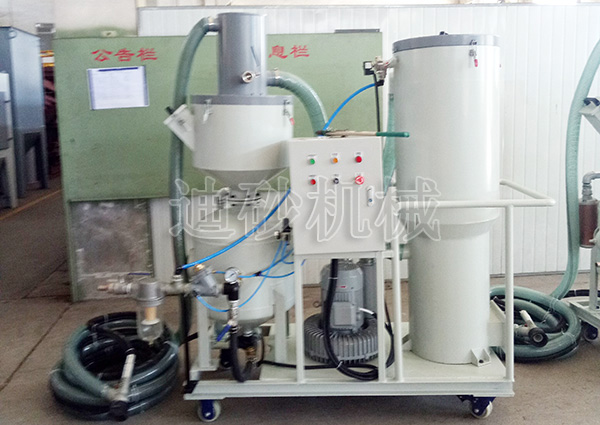

TSBR-500系列循環回收式噴砂機是一種環保型噴砂設備，是我公司為繁重的需噴砂工業設計生產的多用途高校新型環保噴砂設備，根據負壓產生裝置不同，分為電動和全氣動兩大種機型，該設備采用壓縮空氣做為動力，將磨料高速噴射到工件表面，經過磨料沖擊，把工件表面銹污除去，使表面到達一定的清潔度和粗糙度，在通過壓縮空氣產生負壓，回收砂料和粉塵，并通過設備的砂塵分離系統將完整的磨料分離繼續循環使用，粉塵與銹污進入除塵桶，在單個開關控制下，設備的噴砂、回砂、砂塵分離，砂料循環、粉塵過濾等所有動作將自動完成，工作環境干凈無污染，工作現場到達GB103328-10333-89，車間空氣粉塵衛生標準。

該設備可廣之應用石油化工、金屬結構、船舶修造、管道電力、航天航空、機車制造等行業，是各種鋼結構涂裝前預處理的理想工具。

二、型性能特點

1、環保設計、砂料、銹污、粉塵自動回收、分離;

2、砂料循環使用，實際檢測砂料回收率達99%左右;

3、配有反吹裝置，可自動清除濾芯灰塵;

4、內置分水過濾器，可對壓縮空氣進行二次油水分離;

5、自動連續加砂，不停機連續作業;

6、設有調壓旋鈕，反吹按鈕;

7、穩定的氣控裝置與磨料閥;

9、工作半徑12米，表面處理等級到達Sa2.5-5-3級;

10、配有安全防水電源插座插頭，方便操作;

11、獨特美觀的防塵控制面板與電控箱，維護與檢修特別方便;

12、車式箱體結構，防雨防塵，移動方便;

14、一機三用，具有開放式、工業吸砂器、環保型三種設備的功能;

15、噴砂主機采用特殊控制回路，工作壓力在0.4kgpa-0.8kpa范圍內任意調節，可滿足不同工件的噴砂要求。

三、本機結構

1、砂塵分離器，通過夾鉗可與砂罐快速裝卸;

2、氣源壓力表，指示噴砂機進氣口的空氣壓力;

3、減壓閥，調節工作壓力大小;

4、組合閥、氣量控制閥、是我公司根據美國SCHMIDT公司的技術設計的高性能噴丸室控制元件，它是噴砂機主機的控制核心元件，該系統質量的好壞直接影響到噴砂機是否能可靠地進行正常的噴砂作業，采用組合閥的突出特點是，噴砂機的噴砂作業特別穩定可靠，因?yàn)樵诳刂茋娚白鳂I(yè)中、噴砂及粉塵不會進入控制元件內部，對控制元件不會有損壞;

5、通過其開閉來控制壓力罐沖壓或排氣;

6、電磁閥、通過它的開閉來控制組合閥的動作;

7、消聲器、排氣與消除噪音;

8、球閥、控制噴砂機氣源供給;

9、球閥、控制助推氣路氣源供給;

10、過濾桶、除塵過濾;

11、油水分離器、對氣源進行油水過濾;

12、除塵桶、儲存粉塵;

13、車架、噴砂機的支撐部件;

14、球閥、用于分水過濾器防水;

15、砂閥、調節噴砂機的砂流量，置于罐體底部，可任意調節氣、砂混合比，使噴砂狀態更佳，該砂閥是我公司在引進國外先進技術的基礎上，進行設計制造的改進型調節閥，具有靈敏度不賭砂，使用壽命長度特點;

16、砂罐、儲存砂料;

17、氣包、穩壓和蓄水;

18、球閥、用于氣包排氣和放水;

19、回收管連接口;

20、噴砂機連接口;

21、氣源管連接口;

22、電控箱;

23、脈沖閥。
